玻纖增強(qiáng)塑料是在原有純塑料的基礎(chǔ)上，加入玻璃纖維和其它助劑，從而提高材料的使用范圍。一般的來說，大部分的玻纖增強(qiáng)材料多用在產(chǎn)品的結(jié)構(gòu)零件上，是一種結(jié)構(gòu)工程材料，如：PP、ABS、PA66、PA6、PC、POM、PPO、PET、 PBT、PPS等。

優(yōu)點(diǎn)

玻纖增強(qiáng)以后，玻纖是耐高溫材料，因此，增強(qiáng)塑料的耐熱溫度比不加玻纖以前提高很多，尤其是尼龍類塑料;

玻纖增強(qiáng)以后，由于玻纖的加入，限制了塑料的高分子鏈間的相互移動(dòng)，因此，增強(qiáng)塑料的收縮率下降很多，剛性也大大提高;

玻纖增強(qiáng)以后，增強(qiáng)塑料不會(huì)應(yīng)力開裂，同時(shí)，塑料的抗沖性能提高很多;

玻纖增強(qiáng)以后，玻纖是高強(qiáng)度材料，從而也大提了塑料的強(qiáng)度，如：拉伸強(qiáng)度，壓縮強(qiáng)度，彎曲強(qiáng)度，提高很多;

玻纖增強(qiáng)以后，由于玻纖和其它助劑的加入，增強(qiáng)塑料的燃燒性能下降很多，大部分材料不能點(diǎn)燃，是一種阻燃材料。

缺點(diǎn)

玻纖增強(qiáng)以后，由于玻纖的加入，不加玻纖前是透明，都會(huì)變成不透明的;

玻纖增強(qiáng)以后，所有塑料的韌性降低，而脆性增加;

玻纖增強(qiáng)以后，由于玻纖的加入，所有材料的熔融粘度增大，流動(dòng)性變差，注塑壓力比不加玻纖的要增加很多;

玻纖增強(qiáng)以后，由于玻纖的加入，流動(dòng)性差，為了正常注塑，所有增強(qiáng)塑料的注塑溫度要比不加玻纖以前提高10℃-30℃;

玻纖增強(qiáng)以后，由于玻纖和助劑的加入，增強(qiáng)塑料的吸濕性能大加強(qiáng)，原來純塑料不吸水的也會(huì)變得吸水，因此，注塑時(shí)都要進(jìn)烘干;

玻纖增強(qiáng)以后，在注塑過程中，玻纖能進(jìn)入塑料制品的表面，使得制品表面變得很粗糙，斑斑點(diǎn)點(diǎn)。為了取得較高的表面質(zhì)量，最好注塑時(shí)使用模溫機(jī)加熱模具，使得塑料高分子進(jìn)入制品表面，但不能達(dá)到純塑料的外觀質(zhì)量。

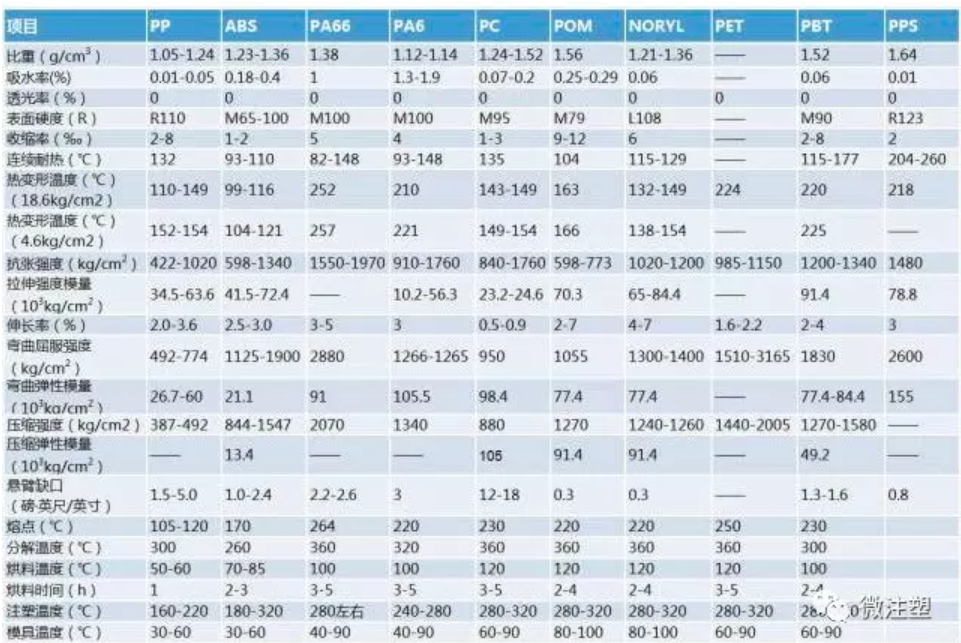

玻纖增強(qiáng)塑料性能一覽：
