PP可以根據(jù)基材不同做分類，在分類內(nèi)仍可以不同的熔融流率定規(guī)格，甚至可依個(gè)別商品使用添加劑情況來(lái)定用途規(guī)范。例如，單聚合物中，MFR：12 左右可用于一般射出成品，也可生產(chǎn)復(fù)絲纖維，更可特意制造寬廣分子量分布去改善纖維織布的后段加工性；同時(shí)也可添加滑劑及抗相黏劑，以增加開(kāi)口性，滿足塑料袋成品的要求。

眾多規(guī)格大體物性差不多，在非特意用途之外彼此有替代性。這里嘗試以基材之不同做分類：

1. 一般級(jí)（HOMOPOLYMER）

單聚合物，或稱為均聚，是純丙烯聚合而成的原料。

2. 耐沖擊級(jí)（IMPACT COPOLYMER）

單聚合物添加乙烯丙烯橡膠，沖擊強(qiáng)度高低主要看橡膠含量高低，耐寒程度好壞主要看乙烯含量高低。各原料廠商制程不同，最高乙烯含量也不同。

汽車保險(xiǎn)桿

3. 高結(jié)晶級(jí)（HIGH ISOTACTICITY or HIGH CRYSTALLINITY）

減少PP聚合物中錯(cuò)位結(jié)構(gòu)的含量，相對(duì)就提高規(guī)則性結(jié)構(gòu)含量，也就提高結(jié)晶度。主要改善原料的剛性、熱變性溫度、表面硬度、抗刮性及光澤性。當(dāng)然再添加增核劑也會(huì)有助于上述物性的增進(jìn)。

4. 透明級(jí)（RANDOM COPOLYMER）

隨機(jī)共聚合物，是丙烯添加乙烯共聚合，乙烯不規(guī)則散布在聚合物中，主要減少聚合物的結(jié)晶度進(jìn)而改善透明性。

5. 熱封級(jí)（TERPOLYMER）

是隨機(jī)共聚合物的延伸，一般丙烯含乙烯（非EPR）含量最高在3.5%，但也有制程可添加至5%，乙烯含量越高產(chǎn)品越柔軟，熱變型溫度、軟化點(diǎn)、熱封溫度越低，有時(shí)為了要增加乙烯含量要藉助丁二烯或其它第三成份成為三共聚合物，以達(dá)上述物性要求。

6. 合金級(jí)（ALLOY）

不同塑料原料高比例的混合皆可謂合金級(jí)，例如PP添加LDPE可改善柔軟性及沖擊強(qiáng)度，在加工上也可減少頸縮及增加平整性，在成型也可減低墜料現(xiàn)象。PP加EPR加HDPE可維系剛性，減少高EPR含量造成的白化現(xiàn)象，改善沖擊強(qiáng)度。

7. 復(fù)合材料（COMPOUNDING）

不同材料混合謂之復(fù)合材料，譬如添加玻璃纖維、各類無(wú)機(jī)物礦粉、有機(jī)物木粉、紙屑或谷物微片，在PP材料內(nèi)以改善各種物性。礦粉又包括：滑石粉、碳酸鈣、硫酸鋇、云母、碳黑、碳纖維及溴化物等。

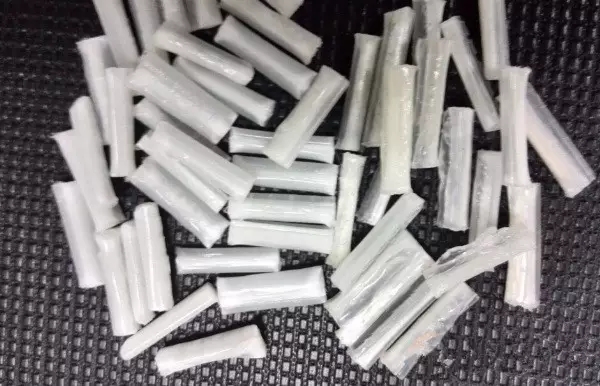

長(zhǎng)玻纖增強(qiáng)PP粒子，用于汽車內(nèi)外飾、機(jī)電、家電等

8. 橡膠（RUBBER）?

橡膠，TPR（熱可塑性橡膠）與TPE（熱可塑性彈性體），有時(shí)很難界分，而各種界定說(shuō)法都有，大部份的橡膠都可與PP相混合，除EPR系列外，也很難界定混合是定位在合金或復(fù)合材料項(xiàng)內(nèi)。一般常與PP混合的橡膠有EPR及EPDM，適合與PP直接混料的產(chǎn)牌有CATALLOY、PLASTOMER、ENGAGE、TAFMER、KRATON及 SANTOPLENE等。

9. 特殊規(guī)格（SPECIALS）

未含蓋在前項(xiàng)類的都可歸入此類，例如：高熔融強(qiáng)度原料（HMS、High Melt Strength）可用在發(fā)泡材內(nèi)改善表面氣密性提高發(fā)泡效果，也可減少板材成型的墜料現(xiàn)象。
