近段時間，小編接到很多電話，咨詢PP原料沒問題，機(jī)器運(yùn)轉(zhuǎn)正常，生產(chǎn)出來的熔噴布，拿到專業(yè)檢測機(jī)構(gòu)檢測達(dá)不到95標(biāo)準(zhǔn)，為什么會達(dá)不到95標(biāo)準(zhǔn)呢？今天小編就給大家解惑！

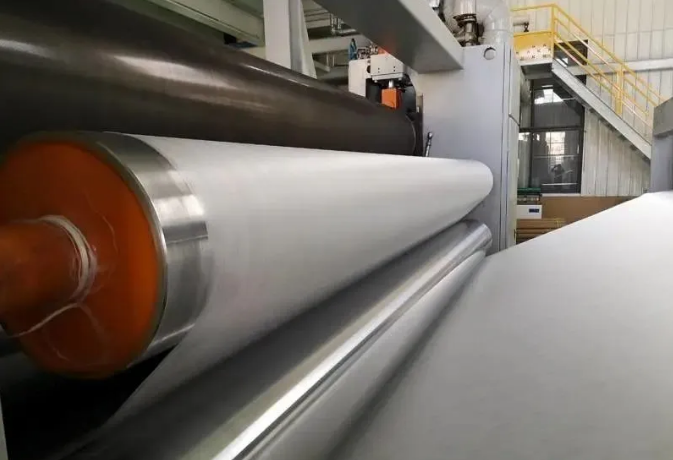

熔噴布看起來并沒什么特別，但生產(chǎn)過程卻十分復(fù)雜，其制作流程可概括為三大環(huán)節(jié)：首先從石油中提煉石腦油，然后化學(xué)加工成聚丙烯，最后經(jīng)熔噴工藝做成布狀物，這里主要介紹最后一個環(huán)節(jié)。

聚丙烯（PP）容易成絲，且在熔融指數(shù)較高（MFI≥1500g/10min）的情況下，能成為相當(dāng)細(xì)的纖維（直徑為2~3 μm）。雖然生產(chǎn)的熔噴布空隙相較于新型冠狀病毒尺寸（0.1 μm左右）而言大得多，但是其對于環(huán)境中病毒的過濾能力依然很強(qiáng)。

因?yàn)椋《緹o法獨(dú)立存在，其傳播途徑主要有分泌物和打噴嚏時的飛沫，飛沫的大小在 5 μm左右；熔噴布本質(zhì)上是一種纖維過濾器，含有病毒的飛沫靠近熔噴布后，也會被靜電吸附在表面，無法透過。

熔噴工藝的噴絲孔直徑遠(yuǎn)小于內(nèi)外層紡粘布中所用的噴絲孔，是因?yàn)槿蹏姴祭w維直徑僅為紡粘布纖維的十分之一。為達(dá)到所需細(xì)度，除了依靠更小的噴絲孔外，還需要在噴絲孔擠出的同時使熔體纖維受到兩側(cè)高速熱空氣流的牽伸，此外兩側(cè)室溫空氣混入了熱流空氣，可以使被拉細(xì)的熔體冷卻固化成形。

經(jīng)牽伸和冷卻固化的超細(xì)纖維在牽伸氣流的作用下吹向凝網(wǎng)簾，凝網(wǎng)簾下部有真空抽吸裝置，可以將纖維吸附在凝網(wǎng)簾上，利用自身余熱黏合成網(wǎng)。

最后，是至關(guān)重要的是駐極處理，紡絲線上的發(fā)射電極可使熔噴成型纖維帶有持久的靜電荷，從而使熔噴布在不阻礙呼吸的前提下額外具有靜電吸附效應(yīng)。熔噴法生產(chǎn)的無紡布自身具備35%的過濾性能，經(jīng)過駐極處理后過濾性可提高至95%。

熔噴布作為口罩最佳阻隔層，是一種極為細(xì)密的材質(zhì)，內(nèi)部由許多縱橫交錯的超細(xì)纖維以隨機(jī)方向堆疊而成。以PP為例，MFI越高，熔噴加工時拉出的絲越細(xì)，過濾性能越好。

熱空氣噴射角度主要影響拉伸效果和纖維形態(tài)。角度變小會促使細(xì)流形成平行纖維束，從而導(dǎo)致無紡布均勻性差。若角度趨于90°，將產(chǎn)生高度分散而湍動的氣流，有利于纖維在凝網(wǎng)簾上無規(guī)分布，最終得到的熔噴布各向異性性能好。

在溫度恒定的情況下，螺桿擠出速率應(yīng)保持在一定范圍：在某一臨界點(diǎn)之前，擠出速度越快，熔噴布定量越高，強(qiáng)度越大；到超過該臨界值，熔噴布的強(qiáng)度反而下降，尤其是MFI＞1000時更為明顯，可能是因?yàn)閿D出速率過高導(dǎo)致絲條牽伸不充分，并絲嚴(yán)重，從而布面粘結(jié)纖維減少，熔噴布強(qiáng)度降低。

在相同溫度、螺桿轉(zhuǎn)速和接收距離（DCD）等條件下，熱空氣速度越快，纖維直徑越小，無紡布手感逐漸變軟，纖維纏結(jié)越多，從而導(dǎo)致纖網(wǎng)更加密實(shí)且光滑，強(qiáng)度提高。

過長的接受距離會導(dǎo)致縱橫向強(qiáng)度、彎曲強(qiáng)度下降，無紡布手感蓬松，在熔噴工藝中會導(dǎo)致過濾效率和過濾阻力下降。

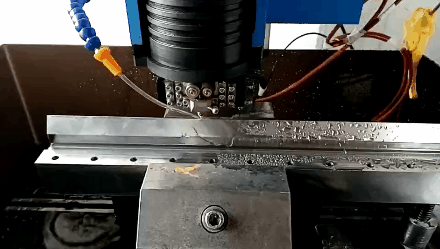

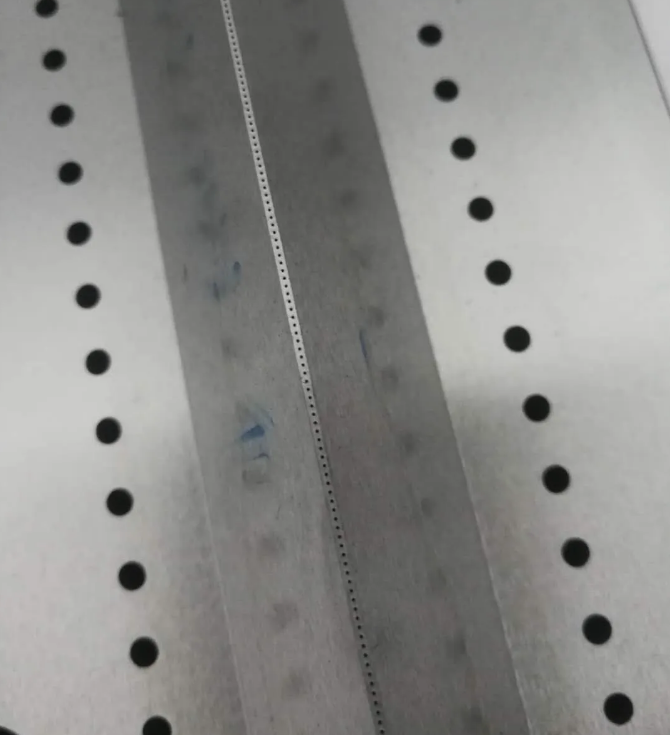

市面上很多噴絲板模具用料都不是標(biāo)準(zhǔn)料，用一些低端模具鋼代替，使用過程會出現(xiàn)一些眼睛看不到的細(xì)微裂痕，孔徑加工毛糙，精度差，不經(jīng)過拋光處理，直接上機(jī)。造成噴絲不均勻，韌性差，噴絲粗細(xì)不一，容易產(chǎn)生結(jié)晶。
